Especificaciones detalladas

Algunos de nuestros clientes utilizan nuestros osciloscopios automotrices para el diseño y desarrollo de vehículos y otros fines que no son de diagnóstico. Para estos clientes, hemos proporcionado especificaciones técnicas detalladas.

Especificaciones del osciloscopio (vertical)
Modelo	PicoScope 4425A
Banda ancha	20 MHz (10 MHz en un rango de ± 50 mV)
Canales	4
Resolución vertical	12 bits
Resolución vertical mejorada	16 bits
Precisión DC	± 1% de la escala completa
Sensibilidad de entrada	10 mV / div a 40 V / div
Rangos de entrada (escala completa)	± 50 mV a ± 200 V en 12 rangos
Características de entrada	1 MΩ en paralelo con 24 pF
Tipo de entrada	Conector BNC flotante de un solo extremo
Acoplamiento de entrada	CA / CC seleccionable por software
Proteccion al sobrevoltaje	± 250 V (DC + AC pico)

Osciloscopio - horizontal
Frecuencia de muestreo máxima 1 canal en uso 2 canales en uso 3 o 4 canales en uso	400 MS / s 200 MS / s 100 MS / s
Frecuencia de muestreo máxima (transmisión USB)	20 MS / s (USB 3.0) 10 MS / s (USB 2.0)
Memoria intermedia	250 millones de muestras
Búfer de forma de onda	Hasta 10,000 formas de onda
Rangos de base de tiempo	100 ns / div a 5000 s / div

Rendimiento dinámico (típico)
Diafonía	4000: 1, CC a 20 MHz
Distorsión armónica	<−60 dB
SFDR	> 60 dB
ruido	220 μV RMS en un rango de 50 mV
Planitud del ancho de banda	DC a ancho de banda completo (+0.25 dB, −3 dB)
ADC ENOB	10,8 bits

Disparadores
Fuente	Cualquier canal de entrada
Activadores básicos	Automático, repetido, sencillo, ninguno
Disparadores avanzados	Flanco ascendente, flanco descendente, flanco con histéresis, ancho de pulso, pulso runt, abandono, ventana
Retardo máximo previo al disparo	Hasta el 100% de la duración de la captura
Retraso máximo posterior al disparo	Hasta 4 mil millones de muestras

Analizador de espectro
Rango de frecuencia	CC a 20 MHz
Modos de visualización	Magnitud, promedio, retención máxima
Funciones de ventana	Rectangular, Gaussiano, triangular, Blackman, Blackman-Harris, Hamming, Hann, parte superior plana
Número de puntos FFT	Seleccionable desde 128 hasta 1 millón en potencias de 2
Escala / unidades	Eje X: lineal o log 10 Eje Y: logarítmico (dbV, dBu, dBm, arbitrario) o lineal (voltios)

Canales matemáticos
Funciones generales	−x, x + y, x − y, x * y, x / y, x ^ y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh , cosh, tanh, derivada, integral, retraso
Funciones de filtro	Paso bajo, paso alto, parada de banda, paso de banda
Funciones gráficas	Frecuencia, ciclo de trabajo
Funciones de múltiples formas de onda	Mínimo, máximo, promedio, pico
Operandos	Canal de entrada, formas de onda de referencia, tiempo, constantes, pi

Medidas automáticas
Modo de alcance	CA RMS, verdadero valor eficaz, tiempo de ciclo, promedio de CC, ciclo de trabajo, tasa de caída, tiempo de caída, frecuencia, ancho de pulso alto, ancho de pulso bajo, máximo, mínimo, pico a pico, tiempo de subida, tasa de subida.
Modo espectro	Frecuencia en pico, amplitud en pico, amplitud promedio en pico, potencia total, THD%, THD dB, THD + N, SFDR, SINAD, SNR, IMD
Estadísticas	Desviación mínima, máxima, media y estándar

Decodificación en serie
Protocolos	CAN, CAN FD, FlexRay, LIN, I²C, UART / RS-232, SPI, I²S
Entradas	Todos los canales de entrada con cualquier combinación de protocolos

Prueba de límite de máscara
Generación de máscaras	Generación automática a partir de la forma de onda capturada, dibujo manual, entrada manual de coordenadas
Comportamiento	Resaltar en la pantalla, seleccionar en la vista general del búfer, activar la alarma
Estadísticas	Pasa / no pasa, recuento de fallos, recuento total

Alarmas
Iniciando eventos	Captura, búfer lleno, falla de máscara
Acciones de alarma	Beep, reproducir sonido, detener / reiniciar captura, ejecutar ejecutable, guardar búfer actual / todos los búferes, generador de señal de activación

Exportación de datos
Formatos de archivo de salida	.bmp, .csv, .gif, .jpg, .mat (MATLAB 4), .pdf, .png, .psdata (datos de PicoScope), .pssettings (configuración de PicoScope), .txt
Funciones de salida	Copiar al portapapeles, imprimir

Ambiental
Entorno operativo Rango de temperatura Humedad	0 ° C a 40 ° C (15 ° C a 30 ° C para la precisión indicada) 5% a 80% de humedad relativa, sin condensación
Entorno de almacenamiento Rango de temperatura Humedad	–20 a + 60 ° C 5% a 95% RH, sin condensación

Dimensiones físicas
Dimensiones	190 x 160 x 40 mm (aproximadamente 7,5 x 6,3 x 1,6 pulgadas)
Peso	<900 g (aproximadamente 2 libras)

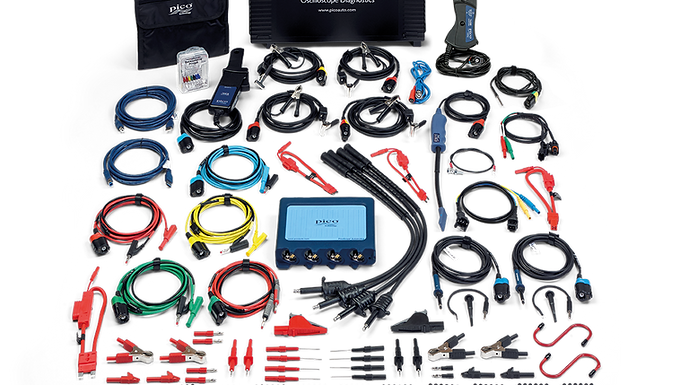

OSCILOSCOPIO CUATRO CANALES PICOAUTO
